一、選型說明

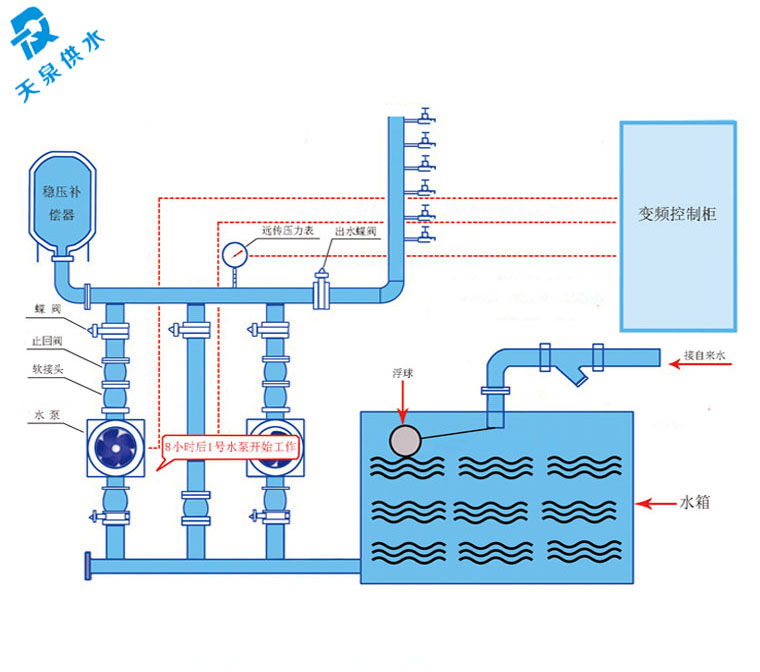

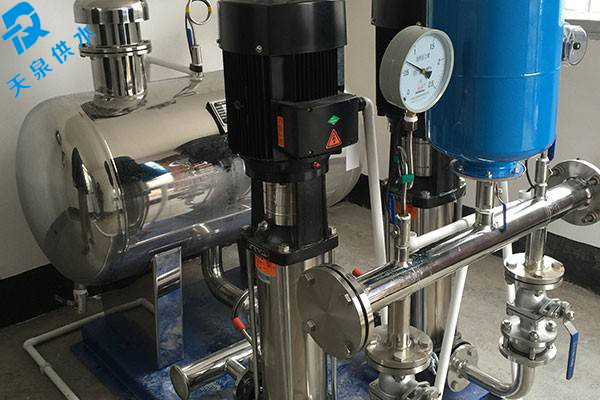

　　變頻恒壓供水設備主要由XNW變頻控制柜、壓力傳感器、XNW水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

　　1、供水系統選用原則

　?。?）蓄水池容量應大于每小時最大供水量。

　?。?）水泵揚程應大于實際供水高度。

　?。?）水泵流量總和應大于實際最大供水量。

　?。?）變頻控制柜選型：

　　用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

　　二、適用范圍

　　1、新建的住宅小區、別墅、寫字樓、綜合樓生活供水。

　　2、高層建筑、消防用水、高級賓館飯店等的生活供水。

　　3、氣壓給水,地面水池加壓等傳統供水系統改造。

　　4、各種鍋爐冷水供水系統、鍋爐熱水。

　　5、自來水廠的中間加壓泵站、自來水二次增壓。

　　6、各工礦企業的生產、生活用水、管網穩壓。

　　7、各種類型的循環水、冷卻水供應系統。

　　8、自來水壓力不能滿足要求的生活、消防加壓供水等。

　　三、變頻 恒壓供水設備操作說明

　　（一）設備手動操作程序

　　啟動：

　　1、先將（自動---停止--手動）轉換開關旋到“停止”位置；

　　2、合上控制柜電源開關和變頻器的供電開關；

　　3、再將（自動---停止--手動）轉換開關旋到“手動”位置；

　　4、分別按各泵“啟動”按鈕，設備投入運行，相應“工頻運行”指示燈亮。

　　停止：

　　1、分別按下各泵“停止”按鈕，使電機均停止運行；

　　2、再將（自動---停止--手動）轉換開關旋到中間位置，斷開變頻器供電開關，最后斷開電源開關。

　?。ǘ┰O備自動操作程序

　　啟動：

　　1、先將（自動---停止--手動）轉換開關旋到“停止”位置；

　　2、合上控制柜電源開關和變頻器的供電開關；

　　3、將（自動---停止--手動）轉換開關旋到“自動”位置；

　　4、延時幾秒鐘后，控制系統將自動控制開泵、關泵的操作，保證恒壓變量供水。

　　停止：

　　1、將（自動《》手動）轉換開關旋到中間位置，使各電機均停止運行；

　　2、再斷開變頻器供電開關，最后斷開電源開關。

　　四、設備運行步驟

　　1、正確接通電源；

　　2、手動方式讓電機試轉，調整相序至電機正轉；

　　3、根據需要，設定壓力值和各類參數；

　　4、調好變頻器參數使設備自動運行；

　　5、設備由我公司專門人員調試正常后交付使用；

　　6、設備操作人員必須經我公司培訓認可后，方可進行操作。

　　改已調好的參數。如有故障或需修改參數，則需由我方培訓過的、熟悉本操作規程和注意事項的、持證上崗的專業人員進行檢修或直接通知我方。

　　一、 變頻恒壓供水設備基本安裝要求

　　1、設備安裝基礎保證堅固水平；

　　2、電源：3相5線。380V（±10%），50Hz（±5%）；

　　3、安裝場所要求通風良好,環境溫度1—40度，若超出以上范圍，必須采取升溫、降溫措施；

　　4、相對濕度≤90%無水珠凝露。 5、無易燃、易爆、腐蝕性氣體、塵埃。 6、無強烈震動源最大震動速度≤0.6G ；

　　7、生產場所設排水設備，外圍設排水溝，地面無積水。 8、控制柜外殼及接地端子切實接地，接地電阻＜4Ω；

　　二、變頻恒壓供水設備技術參數

　　1、電源：3相5線。380V（±10%），50Hz（±5%）； 2、供水流量范圍：0—3900m3/h; 3、壓力調節范圍：0—2.8MPa;

　　4、適用電機容量：0.15—315kw 5、加減速時間：0—6500秒；

　　6、變頻器效率：96%—97% 7、產品標準：Q/0112GT001-2005；

　　三、變頻恒壓供水設備工作條件

　　1、介質溫度：普通型0~+68℃，熱水型0~+120℃。

　　2、環境溫度:-15℃~+40℃。

　　3、最大環境壓力：1.0MPa。

　　4、輸介質：稀薄、清潔、不含固體顆?；蚶w維的非易爆介質。諸如礦泉水、軟化水、純水、清油和其他輕化工介質。泵主要材料為不銹鋼，可 應用與抽送輕度腐蝕性介質。當輸送介質的密度或粘度大于水，需考慮配用較大功率電機。

　　四、變頻恒壓供水設備保養與維護

　　1、設備使用前應盤動水泵轉子，應無摩擦，卡滯現象。

　　2、500V低壓搖表檢測電機絕緣，應為0.5M以上。

　　3、控制儀表及線路無損壞。

　　4、全開水泵進口閥，關閉出水口閥，逐一打開泵的排氣閥、待液體充滿泵腔后關閉氣閥。

　　5、將轉換開關置于手動位置,空載點動水泵，其運轉方向應與標準箭頭一致。

　　6、手動逐臺啟停水泵，檢查水泵運轉無異?，F(xiàn)象.

　　水泵房機電維修員每3個月應對變頻恒壓供水設備進行一次清潔、保養。

　　機械部分：

　　1.電動機維修保養：

　?、儆?00V兆歐表檢測電動機線圈絕緣電阻是否在0.5兆歐以上，否則應烘干處理或修復；

　　②檢查電動機軸承有無阻滯或異常聲響，如有則應更換同型號規格軸承；

　?、蹤z查電動機風葉有無碰殼現象，如有則應修整處理；

　　④清潔電動機外殼；

　?、輽z查電動機是否脫漆嚴重，如脫漆嚴重則應徹底鏟除脫落層油漆后重新油漆。

　　2.水泵維修保養：

　　①檢查水泵軸承是否靈活，如有阻滯現象，則應加注潤滑油；如有異常磨擦聲響，則應更換同型號規格軸承；

　　②轉動水泵軸，如果有卡住、碰撞現象，則應拆換同規格水泵葉輪；如果軸鍵槽損壞嚴重，則應更換同規格水泵軸；

　?、矍鍧嵥猛鈿ぃ?br />
　?、苋缢妹撈峄蜾P蝕嚴重，則應徹底鏟除脫落層油漆，重新刷上油漆。

　　注意：水泵采用機械密封，切忌斷水情況下運轉，調試時也只可作瞬間點動，該機械裝置在正常運轉時會有少量滴水從擋水圈前流出。
