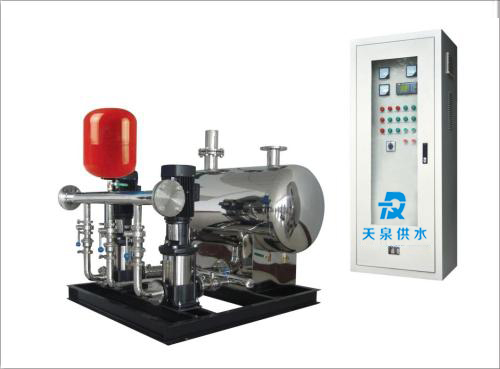

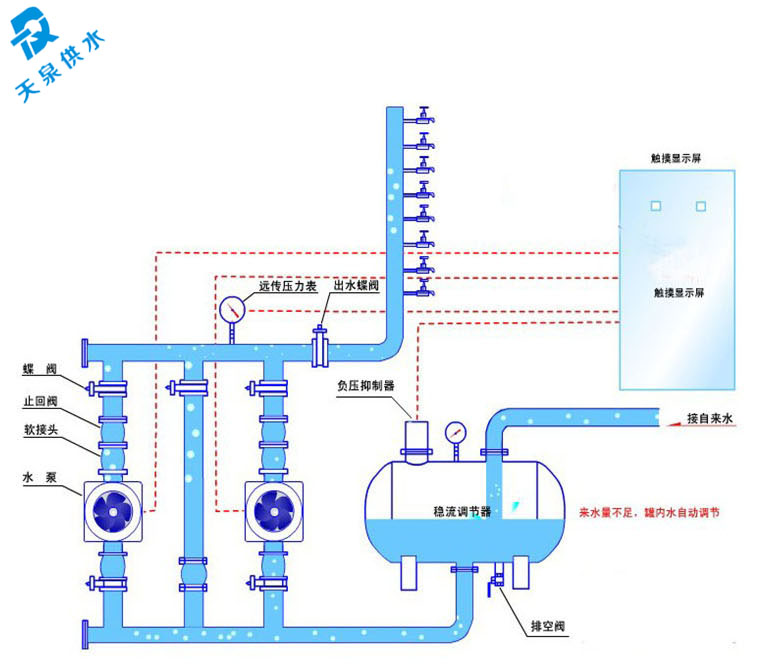

超靜音無負壓供水設備

　　一、非觸摸屏式控制系統操作說明

　　（一）設備手動操作程序啟動：

　　1、先將（自動《》手動）轉換開關旋到中間位置；

　　2、合上控制柜電源開關和變頻器的供電開關；

　　3、將各泵（運行《》檢修）開關旋到“運行”位置，將不需運行的泵或正在檢修的泵旋動“檢修”位置；

　　4、再將（自動《》手動）轉換開關旋到“手動”位置；

　　5、分別按各泵“啟動”按鈕，設備投入運行，相應“工頻運行”指示燈亮。

　　停止：

　　1、分別按下各泵“停止”按鈕，使電機均停止運行；

　　2、再將（自動《》手動）轉換開關旋到中間位置，斷開變頻器供電開關，最后斷開電源開關。

　?。ǘ┰O(shè)備自動操作程序啟動：

　　1、先將（自動《》手動）轉換開關旋到中間位置；

　　2、合上控制柜電源開關和變頻器的供電開關；

　　3、將各泵（運行《》檢修）開關旋到“運行”位置，將不需運行的泵或正在檢修的泵旋動“檢修”位置；

　　4、將（自動《》手動）轉換開關旋到“手動”位置；

　　5、延時幾秒鐘后，控制系統將自動控制開泵、關泵的操作，保證恒壓變量供水。

　　停止：

　　1、將（自動《》手動）轉換開關旋到中間位置，使各電機均停止運行；

　　2、再斷開變頻器供電開關，最后斷開電源開關。二、觸摸屏式控制系統操作說明

　　二、觸摸屏的顯示說明

　?。ㄒ唬┯|摸屏共分開五個部分：

　　主界面、泵控制、變頻器參數、壓力設定、告警信息。

　　1、主界面：系統的運行狀態指示。

　　2、泵控制：觸摸屏的自動和手動操作、各泵的啟動停止、檢修運行操作旋鈕。

　　3、變頻器參數：變頻器的運行參數顯示。

　　4、壓力設定：設定系統的運行恒定壓力。

　　5、告警信息：系統的故障信息指示以及變頻器故障、變頻器故障復位按鈕。

　?。ǘ┯|摸屏屬于精密儀器，使用時請注意以下幾點：

　　1、請勿使用尖銳、硬質的物品按壓。

　　2、操作時用手輕輕按壓一到二秒即可。

　　3、請勿更改觸摸屏的接線，否則出現問題由用戶自己負責。

　?。ㄈ┳詣?dòng)操作

　　1、合上控制柜內電源總開關以及變頻器控制開關。

　　2、將觸摸屏上的“自動〈〉手動”旋鈕轉換到：“自動”位置時，系統進入自動運行狀態。

　　3、若想某臺泵在自動狀態下退出運行，輕輕按壓觸摸屏主界面上各泵對應的“運行檢修”旋鈕即可。

　　4、正常運行時，系統由變頻器循環軟啟動工作。

　　（四）手動操作

　　1、合上控制柜內電源總開關。

　　2、將觸摸屏上的“自動〈〉手動”旋鈕轉換到手動。

　　3、觸摸屏上各泵有“啟動停止”旋鈕，將旋鈕轉換到“啟動”位置就可以啟動各泵。

　　4、需要停止某一臺泵時，將旋鈕轉換到“停止”位置就可以停止該泵。

　　另注： 1、控制柜面板上有故障指示燈，如果系統處于障狀態，系統將不能運行。

　　2、控制柜面板上有急停按鈕，如果外部出現緊急情況，按控制柜面板上的急停按鈕，系統將立即停止工作。

　?。ㄎ澹╆P(guān)于壓力設定的操作說明：

　　1、在壓力設定的控制界面里，有一校表按鈕，如果壓力表傳回信號與實際有誤差時，按此按鈕進入校表畫面進行校表，一般初次調試時，工程技術人員會校對好，以后不換遠傳壓力表的情況下，不必進行校對。

　　2、選擇系統出口壓力表和量程，輸入數據后按確定即可。

　　3、選擇好量程后，再輸入壓力設定值，注意此處的壓力單位為MPa,最后按確定即可。系統將按照新的恒定壓力值運行。

　　超靜音無負壓供水設備設備安裝、調試、運行和維護保養

　?。ㄒ唬┰O(shè)備安裝基本要求

　　1、設備安裝基礎保證堅固水平；

　　2、電源：3相5線。380V（±10%），50Hz（±5%）；

　　3、安裝場所要求通風良好,環境溫度1—40度，若超出以上范圍，必須采取升溫、降溫措施。

　　4、相對濕度≤90%無水珠凝露。

　　5、無易燃、易爆、腐蝕性氣體、塵埃。

　　6、無強烈震動源最大震動速度≤0.6G

　　7、生產場所設排水設備，外圍設排水溝，地面無積水。

　　8、控制柜體外殼及接地端子切實接地，接地電阻＜4Ω。

　?。ǘ┰O(shè)備調試和運行

　　1、正確接通電源；

　　2、手動方式讓電機試轉，調整相序至電機正轉；

　　3、根據需要，設定壓力值和各類參數；

　　4、調好變頻器參數使設備自動運行；

　　5、設備由我公司專門人員調試正常后交付使用；

　　6、設備操作人員必須經我公司培訓認可后，方可進行管理。

　?。ㄈ┰O(shè)備維護保養和注意事項

　　1.請?jiān)谠囘\(yùn)行前，仔細檢查變頻器的電源輸入線和電機（輸出）線有無接錯，否則會損壞變頻器。變頻器接地端子應切實接地。變頻器輸出端嚴禁接入改善功率因數的超前補償電容和浪涌吸收回路等。

　　2.務必在符合環境條件下使用。變頻器的使用壽命受設置場所溫度、濕度、通風、振動、塵埃等影響較大，因此使用時降低環境溫度是延長壽命的重要因素之一。

　　3.切斷電流后，變頻器內部的高壓電容仍有一段時間積存電荷，進行檢修時，請等指示放電的紅色發光管熄滅后進行。

　　4.變頻器發生故障時，可從變頻器的相應參數窗口讀取按時間順序記憶的五項報警內容，根據報警代碼，按說明書的指示，分析故障原因，采取排除故障的措施。

　　5.瞬間停電或電源電壓不足時，變頻器會停止工作，此時可斷開空開，解除變頻器報警，待電源電壓恢復正常后，再合上空開，變頻器即可恢復繼續工作。

　　6.變頻器或電機發生故障時，會發出聲光報警。按報警解除或報警消音按鈕可解除聲響，但設備仍處于報警狀態。

　　7.本系統為全自動控制，日常運行無需專人值班，但應定期檢查電控柜各儀表及指示是否正常，電機電流和輸出頻率值是否正常以及電機的運轉情況，發現異常及時處理。

　　8.整體系統在我方指導下調試完畢后，用戶在使用過程中最好不要自行修改已調好的參數。如有故障或需修改參數，則需由我方培訓過的、熟悉本操作規程和注意事項的、持證上崗的專業人員進行檢修或直接通知我方。
