變頻恒壓供水設備一控三是指一個變頻控制器控制三個水泵，也就是兩用一備，每?jī)蓚€(gè)水泵一起啟動達到用水要求，另外一個水泵留做備用。變頻恒壓供水設備是一種新型的節能供水設備。變頻恒壓供水設備系運用當今最先進的微電腦控制技術，將變頻調速器與電機水泵組合而成的機電一體化高科技節能供水裝置。變頻恒壓供水設備以水泵出水端水壓（或用戶用水流量）為設定參數，通過微機自動控制變頻器的輸出頻率從而調節水泵電機的轉速，實現用戶管網水壓的閉環調節，使供水系統自動恒壓穩于設定的壓力值。

　　一、選型說明

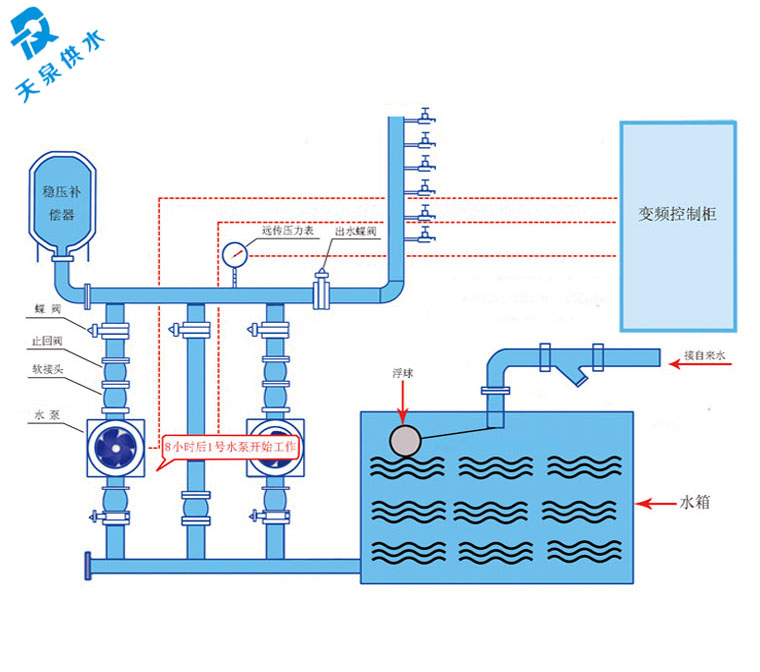

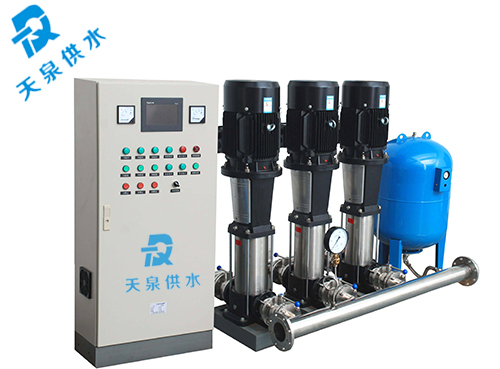

　　變頻恒壓供水設備主要由XNW變頻控制柜、壓力傳感器、XNW水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

　　1. 供水系統選用原則

　　（1）蓄水池容量應大于每小時最大供水量。

　?。?）水泵揚程應大于實際供水高度。

　　（3）水泵流量總和應大于實際最大供水量。

　?。?）變頻控制柜選型：

　　用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

　　二、適用范圍

　　1、新建的住宅小區、別墅、寫字樓、綜合樓生活供水。

　　2、高層建筑、消防用水、高級賓館飯店等的生活供水。

　　3、氣壓給水,地面水池加壓等傳統供水系統改造。

　　4、各種鍋爐冷水供水系統、鍋爐熱水。

　　5、自來水廠的中間加壓泵站、自來水二次增壓。

　　6、各工礦企業的生產、生活用水、管網穩壓。

　　7、各種類型的循環水、冷卻水供應系統。

　　8、自來水壓力不能滿足要求的生活、消防加壓供水等。

　　三、變頻 恒壓供水設備操作說明

　　（一）設備手動操作程序

　　啟動：

　　1、先將（自動---停止--手動）轉換開關旋到“停止”位置；

　　2、合上控制柜電源開關和變頻器的供電開關；

　　3、再將（自動---停止--手動）轉換開關旋到“手動”位置；

　　4、分別按各泵“啟動”按鈕，設備投入運行，相應“工頻運行”指示燈亮。

　　停止：

　　1、分別按下各泵“停止”按鈕，使電機均停止運行；

　　2、再將（自動---停止--手動）轉換開關旋到中間位置，斷開變頻器供電開關，最后斷開電源開關。

　　（二）設備自動操作程序

　　啟動：

　　1、先將（自動---停止--手動）轉換開關旋到“停止”位置；

　　2、合上控制柜電源開關和變頻器的供電開關；

　　3、將（自動---停止--手動）轉換開關旋到“自動”位置；

　　4、延時幾秒鐘后，控制系統將自動控制開泵、關泵的操作，保證恒壓變量供水。

　　停止：

　　1、將（自動《》手動）轉換開關旋到中間位置，使各電機均停止運行；

　　2、再斷開變頻器供電開關，最后斷開電源開關。

　　四、設備運行步驟

　　1、正確接通電源；

　　2、手動方式讓電機試轉，調整相序至電機正轉；

　　3、根據需要，設定壓力值和各類參數；

　　4、調好變頻器參數使設備自動運行；

　　5、設備由我公司專門人員調試正常后交付使用；

　　6、設備操作人員必須經我公司培訓認可后，方可進行操作。

　　改已調好的參數。如有故障或需修改參數，則需由我方培訓過的、熟悉本操作規程和注意事項的、持證上崗的專業人員進行檢修或直接通知我方。

　　一、 變頻恒壓供水設備基本安裝要求

　　1、設備安裝基礎保證堅固水平；

　　2、電源：3相5線。380V（±10%），50Hz（±5%）；

　　3、安裝場所要求通風良好,環境溫度1—40度，若超出以上范圍，必須采取升溫、降溫措施。

　　4、相對濕度≤90%無水珠凝露。

　　5、無易燃、易爆、腐蝕性氣體、塵埃。

　　6、無強烈震動源最大震動速度≤0.6G 。

　　7、生產場所設排水設備，外圍設排水溝，地面無積水。 8、控制柜外殼及接地端子切實接地，接地電阻＜4Ω。

　　二、變頻恒壓供水設備技術參數

　　1、電源：3相5線。380V（±10%），50Hz（±5%）；

　　2、供水流量范圍：0—3900m3/h; 3、壓力調節范圍：0—2.8MPa;

　　4、適用電機容量：0.15—315kw 5、加減速時間：0—6500秒；

　　6、變頻器效率：96%—97% 7、產品標準：Q/0112GT001-2005；

　　三、變頻恒壓供水設備工作條件

　　1、介質溫度：普通型0~+68℃，熱水型0~+120℃。

　　2、環境溫度:-15℃~+40℃。

　　3、最大環境壓力：1.0MPa。

　　4、輸介質：稀薄、清潔、不含固體顆?；蚶w維的非易爆介質。諸如礦泉水、軟化水、純水、清油和其他輕化工介質。泵主要材料為不銹鋼，可 應用與抽送輕度腐蝕性介質。當輸送介質的密度或粘度大于水，需考慮配用較大功率電機。

　　四、變頻恒壓供水設備保養與維護

　　1、設備使用前應盤動水泵轉子，應無摩擦，卡滯現象。

　　2、500V低壓搖表檢測電機絕緣，應為0.5M以上。

　　3、控制儀表及線路無損壞。

　　4、全開水泵進口閥，關閉出水口閥，逐一打開泵的排氣閥、待液體充滿泵腔后關閉氣閥。

　　5、將轉換開關置于手動位置,空載點動水泵，其運轉方向應與標準箭頭一致。

　　6、手動逐臺啟停水泵，檢查水泵運轉無異?，F(xiàn)象.

　　水泵房機電維修員每3個月應對變頻恒壓供水設備進行一次清潔、保養。

　?。ㄒ唬?、機械部分：

　　1.電動機維修保養：

　?、儆?00V兆歐表檢測電動機線圈絕緣電阻是否在0.5兆歐以上，否則應烘干處理或修復；

　?、跈z查電動機軸承有無阻滯或異常聲響，如有則應更換同型號規格軸承；

　?、蹤z查電動機風葉有無碰殼現象，如有則應修整處理；

　?、芮鍧嶋妱?dòng)機外殼；

　?、輽z查電動機是否脫漆嚴重，如脫漆嚴重則應徹底鏟除脫落層油漆后重新油漆。

　　2.水泵維修保養：

　?、贆z查水泵軸承是否靈活，如有阻滯現象，則應加注潤滑油；如有異常磨擦聲響，則應更換同型號規格軸承；

　?、谵D(zhuǎn)動水泵軸，如果有卡住、碰撞現象，則應拆換同規格水泵葉輪；如果軸鍵槽損壞嚴重，則應更換同規格水泵軸；

　?、矍鍧嵥猛獗恚?br />
　?、苋缢妹撈峄蜾P蝕嚴重，則應徹底鏟除脫落層油漆，重新刷上油漆。

　　注意：水泵采用機械密封，切忌斷水情況下運轉，調試時也只可作瞬間點動，該機械裝置在正常運轉時會有少量滴水從擋水圈前流出。
