供水設備智能變頻控制系統總結

　　智能變頻控制系統，是通過壓力傳感器監測管網壓力，并轉為電信號送至可編程控制器或微機控制器，經分析處理，將信號傳至變頻器來控制水泵運行，當用水量增加時，其輸出的電壓及頻率升高，水泵轉數升高，出水量增加，當水量減小時，水泵轉數降低，減少出水量，使管網壓力維持設定壓力值，，在多臺泵運行時，逐機軟啟動，由變頻轉工頻至壓力流量滿足為止，實現了水泵的循環控制，當夜間小流量運行時，可通過變頻水泵來維持工作，變頻給水泵可以停機保壓。

　　1、對多臺泵組均能可靠的實現軟啟動交替運行，大大延長設備的使用壽命；

　　2、具體缺相，欠壓，過壓，過流，過載，短路，過熱，失速等各種自動保護功能；

　　4、采用數字PID調節，恒壓精度高，水壓波動小；

　　5、可實現恒壓變量和變壓變量等多種工況的要求。

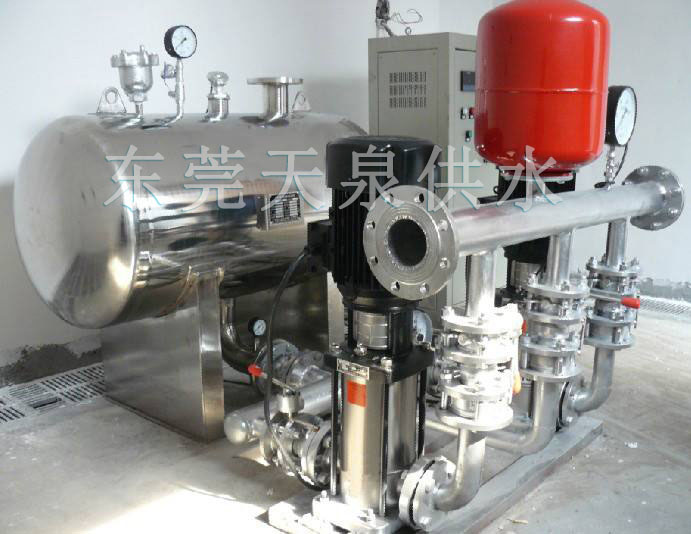

　　供水設備智能變頻控制柜簡述:

　　變頻控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或 反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等?？蓮V泛適用于工農業生產及各類建 筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制

　　一、壓力自動補償技術：

　　根據系統阻力特性，當流量越大時，系統的阻力越大。為了滿足系統在最大用水量時有足夠的揚程來克服系統阻力，一般廠家在設定系統壓力時只能按最大流量所需的壓力來設置，當小流量用水時壓力過剩造成能量浪費。東莞天泉供水設備有限公司的恒壓控制擁有壓力平滑控制技術，可以根據系統用水量的變化自動調節系統的設定壓力，在小流量用水時運行在低壓力值，隨著用水量的增大，系統按照水力特性，逐漸增大系統的使用壓力。從而最大限度地節省了電能。

　　二、平滑控制技術：

　　控制系統擁有壓力平滑控制技術。如果沒有平滑控制技術，設備往往會出現壓力過調的情況。在加減泵或出現水量變化較大的情況下，壓力波動比較大。采用平滑控制技術后，系統可以根據實際反饋壓力自動控制加減速速度，使系統的壓力更加穩定。

　　三、“休眠”與“喚醒”功能

　　設備運行時經常會遇到用戶用水量較小或不用水情況，為了達到節能的目的，系統可以設置使水泵暫停工作的“休眠”功能。以三臺泵舉例，當變頻器頻率輸出低于其設定的頻率下限值同時時間超過系統設定值時，變頻器停止工作，1#、2＃、3＃泵不工作，水泵停止（處于休眠狀態）。當水壓下降到一定值時將先啟動變頻器運轉2＃泵或3＃泵，當頻率到達一定值后將啟動1＃泵，調節2?；?＃泵的轉速。

　　“休眠值”可以利用變頻器或PLC的“輸出下限頻率”功能來設置。系統“休眠確認時間”用PLC或變頻器的功能設置，當變頻器的輸出頻率高于下限停機頻率，且小于休眠時間td時，即td＜tn時變頻器繼續工作，當td＞tn時變頻器將進入休眠狀態?！皢拘阎怠庇晒┧畨毫ο孪迒?dòng)，當供水壓力低于下限值且時間超過系統設定值時由PLC發出指令喚醒變頻器工作。在一般用戶場合經驗值為：“休眠值”為28HZ；“休眠確認時間”td為10s；“喚醒值”為90%、10S。

　　四、變頻自動轉換及定時交換功能

　　當一臺水泵全速運轉仍然不能滿足用水情況時，設備自動控制其他水泵投入運行，并使水泵始終處于高效運行狀態；當一臺水泵長時間運行時，設備可以自動調控到其它水泵工作，有效調控水泵運行時間，使每一臺水泵的利用率趨于均等，避免因水泵利用率不平衡而造成水泵的損壞，從而大大延長設備的使用壽命。

　　五、現場手動/自動操作轉換功能

　　設備為用戶提供了多路操作方式，設備控制面板具備手動和自動控制方式，由控制面板上的“手動/自動”轉換開關來選擇。當選擇自動操作，并將“啟動、停止”轉換開關扭至啟動位置時，無須人為干預設備的運行，設備在微機的控制之下按照設定的程序全自動運行。在試驗或以外情況時可以進行手動操作,用戶可通過面板上的“啟動X#泵”、“停止X#泵”按鈕控制對應水泵的啟動與停止（手動運行時壓力不受限制，應注意觀察實際出水壓力與用戶要求的差別，防止壓力過高）。

　　六、自動恒壓功能

　　根據工程實際情況，可現場設定設備出水壓力，控制系統運算速度快，時刻檢測出水壓力與設定壓力相比較，自動調節，使出水壓力非常恒定，恒定壓力控制精度≤±0.5pa。設備可實現設備出水端壓力采樣、最不利用水點壓力采樣、供水管路中間任一點壓力采樣的恒壓控制和分時段多恒壓控制、變量變壓控制等控制功能。
