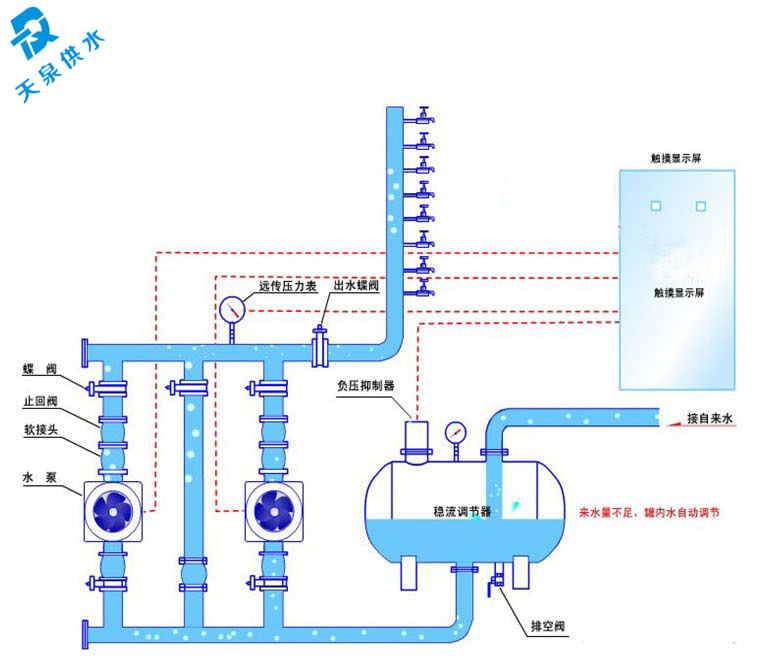

管網疊壓無負壓供水設備原理圖

管網疊壓無負壓供水設備原理圖

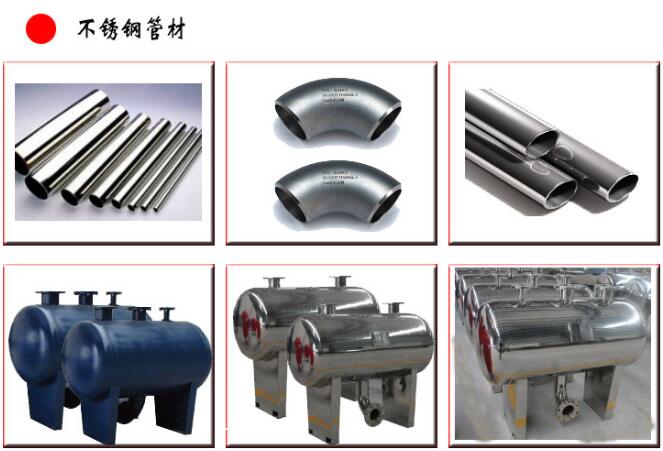

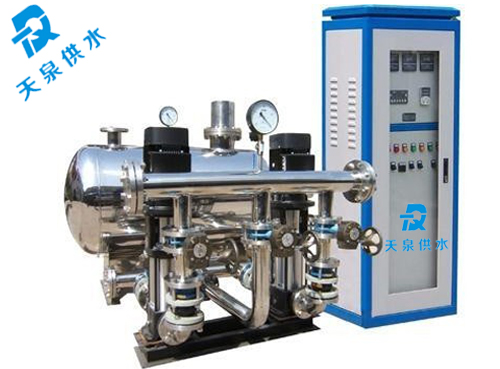

管網疊壓無負壓供水設備采用不銹鋼材料

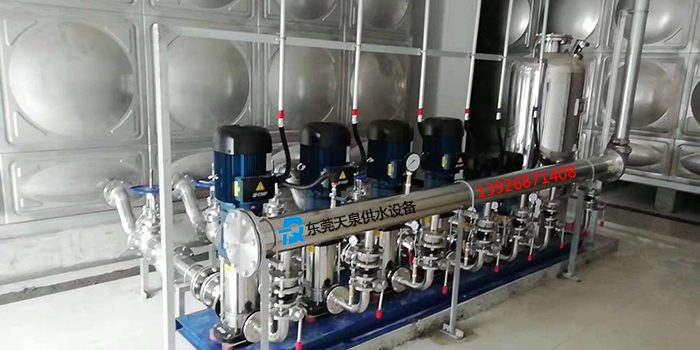

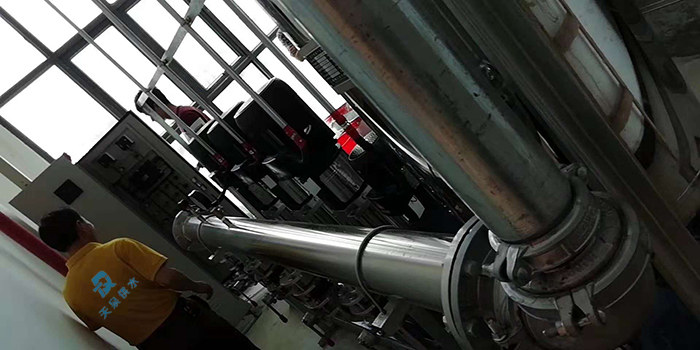

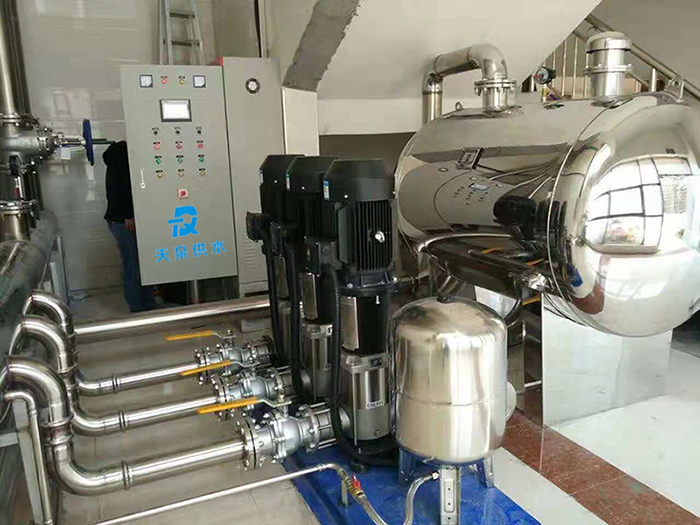

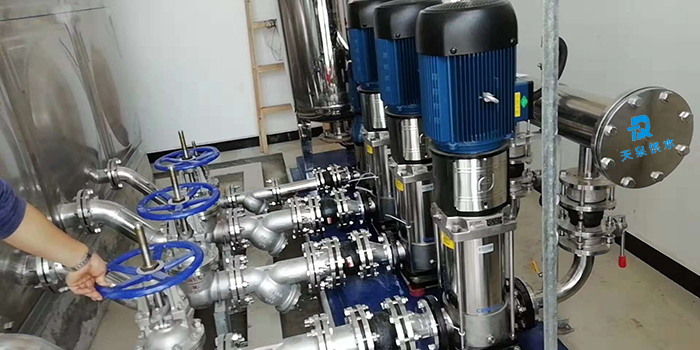

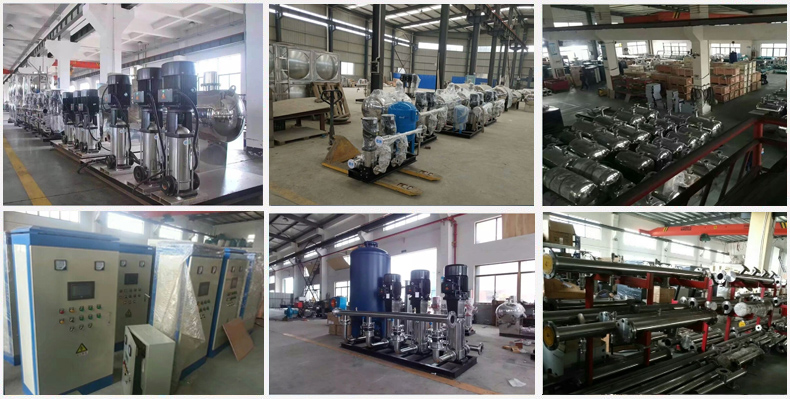

管網疊壓無負壓供水設備現場圖

　　管網疊壓無負壓供水設備-KXW無需建造水池、水箱， 占有空間相對較少， 節省了設備的初期投資和沖洗水池、給水池消毒的費用。該設備為全封閉式結構， 真正消除供水二次污染， 為綠色環保新型供水設備。目前通用的變頻恒壓給水， 取消了天面水池， 減少了水質的二次污染， 但建造地下水池的費用和地下水池對水質的污染也是一個問題。因此管網疊壓供水設備將是變頻供水設備的發展與延伸。

　　管網疊壓無負壓供水設備采用水泵與市政供水管網直接相連，設置溫流調節罐(采用食品級不銹鋼材料制造） 作為進水儲水和緩沖裝置， 采用直驅式自動真空消除器(專利號200620053522 .9)消除管網內所產生的負壓， 在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增壓的目的(且絲毫不會影響管網其它用戶水)，又節省建水池、水箱的投資， 在保證管網水質的同時(無二次污染)， 又可充分利用管網的原有水壓， 其節能效果極其顯著， 可達50 以上。該設備全自動智能控制， 具有多種保護和控制功能， 可實現真正無人值守。

　　工作原理

　　市政水進入不銹鋼穩流調節罐，罐內的B腔空氣從真空消除器內逐漸排出進入 A 腔 ，待水充滿后， 真空消除器自動關閉。當市政水能夠滿足用水壓力及水量要求時， 設備通過旁通管向用戶管網直接供水； 當市政水管網的壓力不能滿足用水要求時，系統通過壓力傳感器（ 或壓力控制器） 傳送信號啟動水泵。若市政水管網的水量大于水泵流量，系統保持正常供水； 用水高峰期時， 若市政水管網水量不足時，調節罐內的水作為補充水源仍能正常供水， 此時，A腔氣體由真空消除器進入調節罐B腔，消除了B腔內產生的負壓。用水高峰期過后，系統恢復正常的狀態。若市政供水不足或管網停水而導致調節罐B腔內的水位不斷下降， 液位探測器給出停機信號以保護水泵機組。夜間及小流量供水時可通過小型膨脹罐和穩壓泵供水， 節約了能源并防止了水泵的頻繁啟動。

　　管網疊壓無負壓供水設備KXW關鍵技術部分為智能控制系統和調節罐的真空消除。智能控制系統核心部分采用可編程控制器和高性能變頻器，程序軟件的編制及設計，由我廠資深專業技術工程人員充分根據水泵的運作特點，在多年變頻給水工程經驗基礎上精心編制而成， 設備具有界面直觀， 操作簡便可靠， 性能穩定，高智能化等諸多特點。調節罐的真空消除也是該項目的關鍵技術，管網疊加的實現完全依靠真空消除器在穩流調節罐內B腔水被抽空時及時消除真空， 從而達到調節罐A、B腔之間的壓力平衡，由A腔預先置入的氣體來消除B腔的負壓， 抑制真空的產生， 由此不對市政供水管網造成負壓影響，不能響其它管網用戶的正常用水。

　　產品特點

　　管網疊壓無負壓供水設備KXW型是我廠新推出的一種環保型優質產品，在很大程度上保證了水質不受污染， 是一種真正意義上的綠色無污染產品， 其主要特點如下：

　　1、設備將真空抑制技術、流體控制技術和智能變頻技術等多項先進技術進行優化融合， 使給水設備與市政供水管網直接串接，實現穩壓、節能、衛生、安全可靠運行， 不產生負壓， 不用建水池、水箱。

　　2、衛生無污染：設備為全密封結構，細菌和粉塵不會進入系統。不采用蓄水設施， 避免了藻類的滋生，防止了水源二次污染及供水水質污染問題， 用戶使用的是符合國家衛生標準的自來水。

　　3、節能效果顯著： 全封閉結構運行， 杜絕了滲、漏等現象發生，無水池、水箱，節約了消毒沖洗用水。與市政管網直接串接， 可以充分利用市政水原有壓力， 差多少補多少， 市政水滿足要求時設備就停止工作。設備大部分時間在較低頻率下運行， 耗電量少。采用變頻技術， 進一步節能， 綜合節能一般可達50 以上。

　　4、運行可靠， 對市政供水管網無影響， 設備利用調節罐無負壓自動調節，管網疊壓供水時不會對原管網產生負壓， 不影響其它用戶的正常用水。

　　5、投資節約： 無需修建蓄水池或水箱， 節省了土建投資； 無需從零加壓， 因此設備選型較小， 設備投資減少； 水質無污染， 不需要凈化設備， 節省投資?？沙浞掷檬姓┧芫W(wǎng)的壓力， 能耗小， 節省日常的用電開支。沒有水池、水箱， 節省定期清洗、消毒的費用。

　　6、節省占地面積： 無需建水池， 無需設水箱， 大大節約了設備占地面積。

　　7、設備電氣配置靈活： 電氣控制部分既可采用變頻恒(變)壓控制， 也可采用壓力( SQL氣壓型)直接控制。

　　8、設備有多種結構可供用戶選擇， 如： 整體式， 集中型(戶外型)等， 詳見設備選型表。

　　9、方便快捷的安裝方式： 不用建水池、不用安裝水箱， 設備成套出廠， 送到現場連接進出水管即可， 安裝方便迅捷。

　　功能特點

　　1、二種工作方式：

　　自動工作方式： 自動方式是作為正常供水狀態下的一種工作方式。一般來講，當客戶正常供水后即選定該種方式，在自動方式工作時，一切管網的不同供水要求，都將在設備有效的控制之下， 進行多種功能的適應工作。

　　手動工作方式： 該操作方式是為自動工作方式發生故障時，為用戶應急設置的一種工作方式， 該工作方式完全采用最簡單的啟動方式，這種方式在操作面板上直接啟停任何一臺水泵電機- -般只有在自動失靈或調試的情況下才采用。

　　2、主要元部件采用優質元件，整套系統具有很高的可靠性和抗干擾性，其自帶的標準串行通訊口( RS 485 )或增配的網絡轉換模塊，使得系統與計算機的通信十分方便，可實現遠程監控(通過光纖或GPRS傳輸)， 從而使整個設備極容易地并入智能化管理系統。

　　3、水位保護功能， 當水位低于設定低水位，系統自動保護停機。液位控制器采用專業產品， 性能穩定可靠。

　　4、自動復位功能， 停電后復電時或水位恢復時系統自動啟動。

　　5、故障泵屏敝， 故障泵屏救后直接退出運作程序， 由備用泵接替工作。

　　6、自動保護功能齊全： 有過載、過流、短路、缺相、超壓、欠短及缺水停機等自動保護功能。

　　7、變頻型具有變頻控制功能特點。

　　8、輔助小泵和產自意大利的穩壓型氣壓罐可靈活選擇， 以求達到更好的節能效果， 可滿足多種客戶的需求。

　　使用范圍

　　管網疊壓無負壓供水設備KXW型與市政供水管網(或其它來水)直接串接， 為保證設備的有效使用， 一般要求市政供水管網的水壓不得低于0 . 12 Mpa，,并能滿足用水單位最大小時用水量或設計秒流量要求。若二者差距較小時， 可依靠穩流調節罐來維持。若來水最不足、經常停水或非常特殊的使用要求， 則建議應慎重考慮使用無負壓給水設備， 如以下情形中可推薦使用：

　　1、各種建筑群， 如大廈， 辦公樓， 住宅小區等生活用水。

　　2、原有給水系統(如水池或水塔供水的建筑物、自來水廠的加壓泵站)的供水設備改造。

　　3、學校、工廠的生活、生產用水等。

　　4、各種循環水系統。

　　5、樓頂天面的消防穩壓或低層市政供水不足的消防用水。

　　使用環境要求

　　1、環境溫度應介于5 ~ 50℃之間， 相對濕度不大于90 ， 無凝露。

　　2、周圍空氣無腐蝕性氣體、水蒸汽、粉塵等明顯污染。

　　3、安裝場所的最大海拔高度1000 m。地震烈度不超過8級。

　　4、基礎砼度不低于150號(或1 : 2 : 4水泥、河沙、卵石夯制) ， 打砼基礎時預留地腳螺栓孔， 以便設備就位后進行二次澆灌。安裝傾斜度不超過5度。

　　設備常規供貨范圍:

　　1、管道從不銹鋼穩流調節罐的進水口法蘭到水泵出水母管兩側掛法蘭止。

　　2、水泵電機動力線及與設備控制相關的信號線至控制柜15米以內。

　　3、含設備槽鋼機架， 不包水泥基礎平臺。
