提問：消防水泵吸水管、出水管設置具體規定？

　　天泉供水設備消防水泵部門工程師施經理解答：消防水泵吸水管、出水管設置具體規定知識同樣謹記三點：

　　一、消防水泵吸水管、出水管條文規定，離心式消防水泵吸水管、出水管和閥門等，應符合下列規定：

　　1、一組消防水泵，吸水管不應少于兩條，當其中一條損壞或檢修時，其余吸水管應仍能通過全部消防給水設計流量；

　　2、消防水泵吸水管布置應避免形成氣囊；

　　3、一組消防水泵應設不少于兩條的輸水干管與消防給水環狀管網連接，當其中一條輸水管檢修時，其余輸水管應仍能供應全部消防給水設計流量；

　　4、消防水泵吸水口的淹沒深度應滿足消防水泵在最低水位運行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水喇叭口的水流速度和水力條件確定，但不應小于600mm，當采用旋流防止器時，淹沒深度不應小于200mm；

　　5、消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閘門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥門；

　　6、消防水泵的出水管上應設止回閥、明桿閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門；

　　7、消防水泵吸水管的直徑小于DN250時，其流速宜為1.0m/s～1.2m/s；直徑大于DN250時，宜為1.2m/s～1.6m/s；

　　8、消防水泵出水管的直徑小于DN250時，其流速宜為1.5m/s～2.0m/s；直徑大于DN250時，宜為2.0m/s～2.5m/s；

　　9、吸水井的布置應滿足井內水流順暢、流速均勻、不產生渦漩的要求，并應便于安裝施工；

　　10、消防水泵的吸水管、出水管道穿越外墻時，應采用防水套管；當穿越墻體和樓板時，應符合本規范第12.3.19條第5款的要求；

　　11、消防水泵的吸水管穿越消防水池時，應采用柔性套管；采用鋼性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。

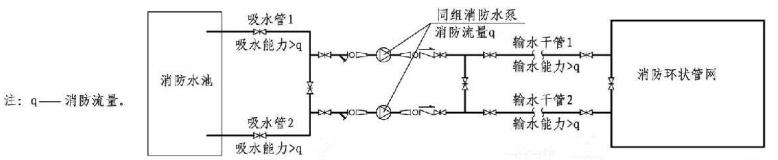

同組消防水泵吸水管、輸水干管示意圖

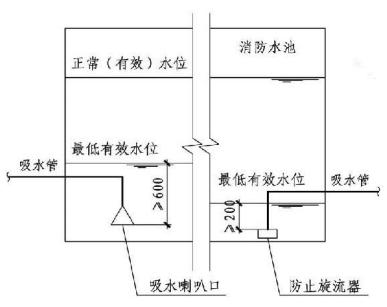

消防水泵吸水口設置

　　二、消防水泵吸水管、出水管技術要求條文說明

　　本條第1款～第4款為強制性條文，必須嚴格執行。本條從可靠性出發規定了消防水泵吸水管和出水管的技術要求。

　　1、本款是依據可靠性的冗余原則，一組消防水泵吸水管應有100%備用。

　　2、吸水管若氣囊，將導致水流面積減少，減少水的過流量，導致滅火用水量減少；

　　3、本款是從可靠性的冗余原則出發，一組消防水泵的出水管應有100%備用；

　　4、火災時水是最寶貴的，為了能使消防水池內的水能最大限度的有效用于滅火，做出了這些規定；

　　5、本條的其他款都是對消防水泵能有效可靠工作而做出的相關規定。

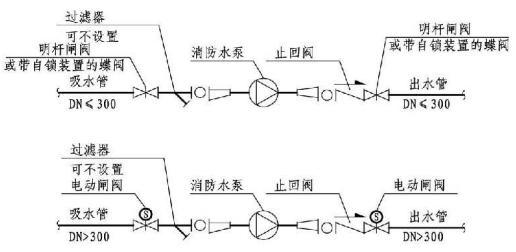

消防水泵吸水管、出水管閥門設置

吸水管避免形成氣囊——偏心異徑管

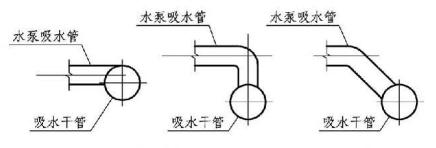

吸水管避免形成氣囊——吸水管連接

　　三、注意事項

　　消防承泵吸水管和出水管上宜釆用明桿閘閥或帶自鎖裝置的蝶閥。>>>>消防水泵吸水具體要求規定？
