某成熟小區， 共有8幢房， 樓高15層(地下負一層)標高52米， 每層8戶。自來水壓力0 . 15～0 . 35 MPa， 市政供水管計量水表后管徑為DN 250。

　　無負壓供水設備8幢房如何選型？

　　某成熟小區， 共有8幢房， 樓高15層(地下負一層)標高52米， 每層8戶。自來水壓力0 . 15～0 . 35 MPa， 市政供水管計量水表后管徑為DN 250。

　　1、 確定設備最大小時流量Q

　　2、確定設備水泵額定揚程

　　小區所需供水壓力為: 15 + 52 = 67 m

　　減除市政最低供水壓力0 . 15 Mpa， 水泵揚程H Hm= 67 - 15 = 52 m取H= 60 m

　　3、市政供水管網流量的計算

　　按照GB 50015 - 2003《建筑給水排水設計規范》要求， 生活給水管道的水流速度( 1. 0～1.5 m/s)取V=1.2m/s

　　Q=πR?V=3. 14x0. 125?x 1.2x 3600=212 m?/h

　　故： 市政供水水量大于小區計算的最大小時供水量

　　4、調節罐的選擇

　　可根據選型表， 選φ1400 x 2000； 或根據“ 調節罐容積不宜小于lmin設計秒流量” 來選擇

　　5、設備型號的確定：

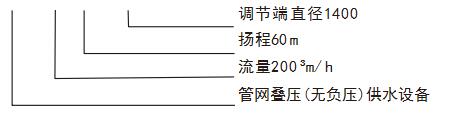

　　無負壓供水設備KXW- 200 - 60 - φ 1400
